Switch de Gain

Le switch de gain commute 12 résistances, afin de modifier la valeur de gain de l'AOP non inverseur qui est au coeur du Midnight : l'OPA134. C'est un modèle 12 positions, 1 pôle, non court-circuitant.

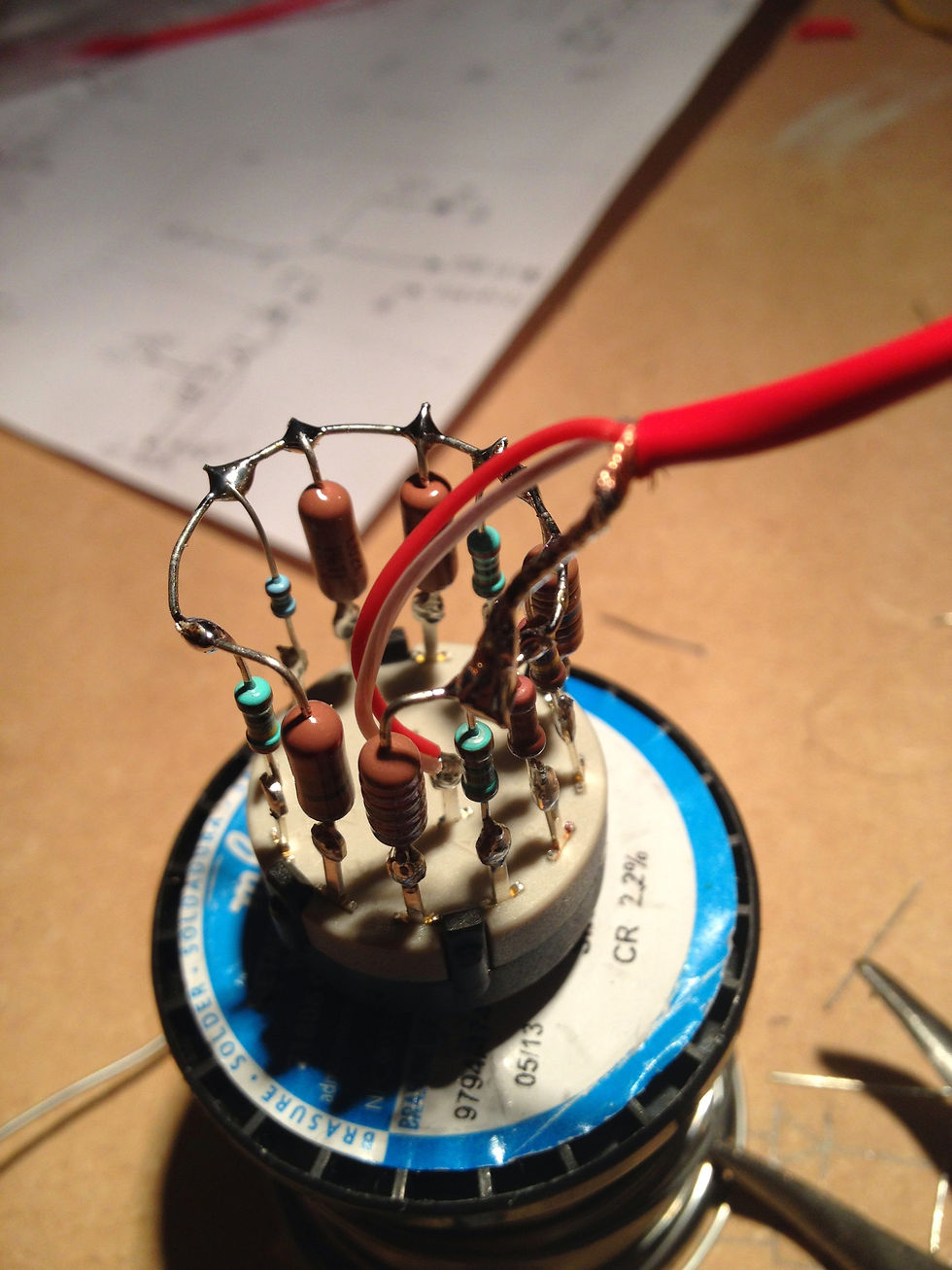

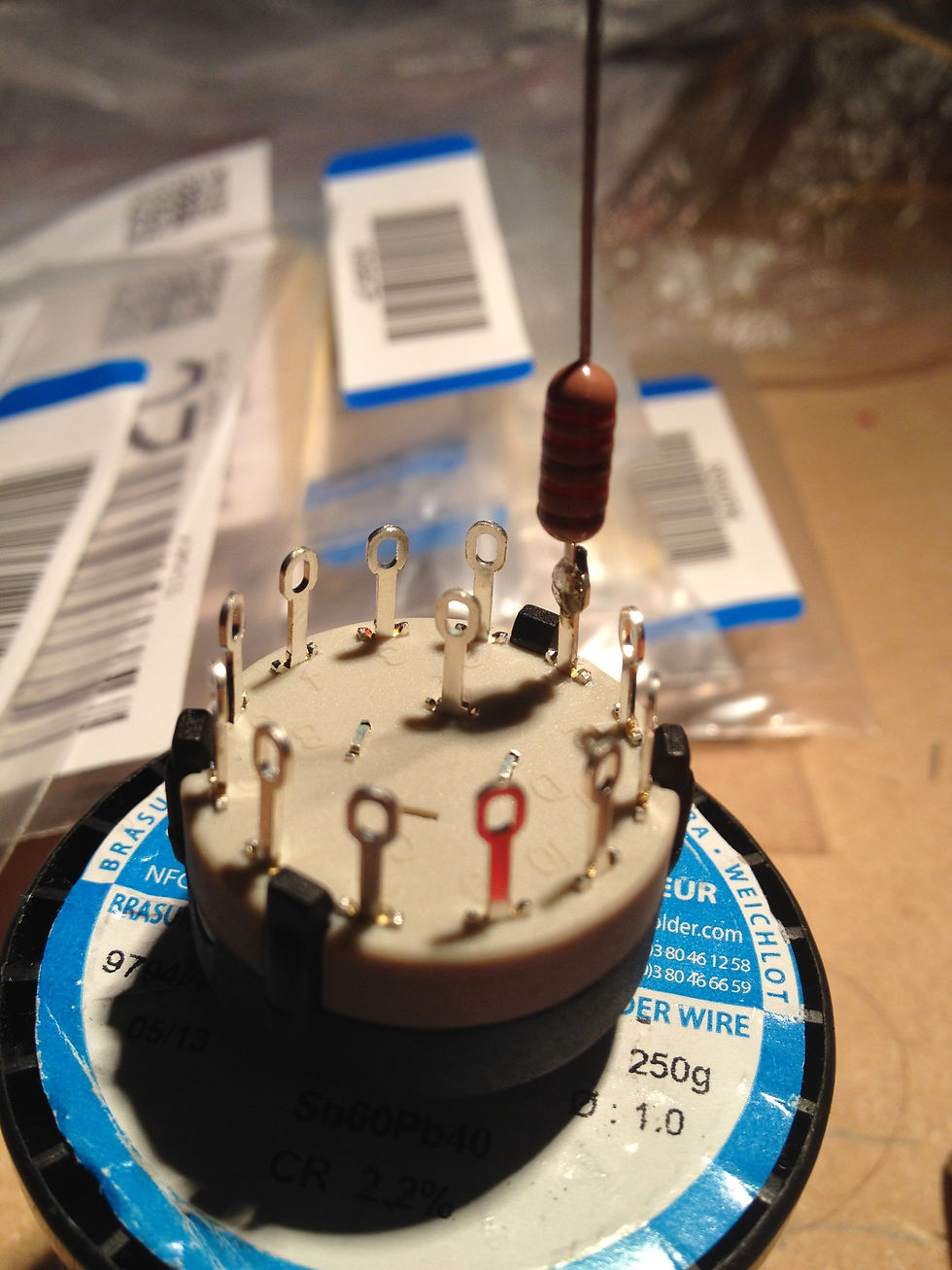

Aucune difficulté particulière pour le montage du switch. Chaque cosse possède son numéro, qui correspond à l'index de la résistance :

  • cosse 1 <=> Rg1

  • cosse 2 <=> Rg2

  • etc.



Il est possible de modifier les valeurs des résistances afin de donner au préampli les valeurs de Gain souhaitées. Par défaut les pas sont fixés tous les 3 dB environ, selon le tableau suivant (valeurs de gain à ajouter à celle du transfo d'entrée, par défaut +20dB) :
